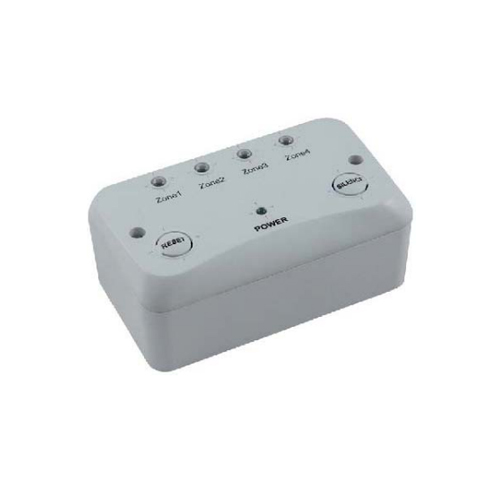

ADA100 ECU 4 zonų Kontroleris

Avarinio iškvietimo valdymo blokas, skirtas valdyti aliarmo aktyvavimą, LED būsenos indikaciją, vidinį garsinį signalą, lauko įrenginių įėjimus, išėjimus ir baterijos atsarginį maitinimą pagalbos bei avarinio iškvietimo sistemose.

Pagrindinės savybės:

• Avarinio iškvietimo valdymo blokas aliarmo ir pagalbos iškvietimo sistemoms
• 230 VAC tinklo maitinimo įėjimas su 12 VDC baterijos atsarginiu maitinimu
• Žalias tinklo LED indikatorius rodo maitinimo iš tinklo būseną
• Baterijos atsarginio maitinimo LED impulsas kas 5 sekundes
• Baterijos taupymo režimo LED impulsas kas 20 sekundžių
• Raudoni aliarmo LED indikatoriai Zone 1, Zone 2, Zone 3 ir Zone 4 aliarmo indikacijai
• Vidinis PCB montuojamas pjezo garsinis signalas garsiniam aliarmo pranešimui
• Aliarmo metu garsinis signalas skleidžia 1 kHz toną su 1 Hz impulsu
• Garso nutildymo funkcija, kai sistema veikia normaliai
• Palaiko lauko įrenginių įėjimų stebėjimą su atviros grandinės ir trumpojo jungimo aptikimu
• Lauko įrenginių išėjimas su 12 VDC garsinio signalo maitinimu
• Baterijos įkrovimo įtampa: 13,8 VDC
• Gilaus baterijos išsikrovimo apsauga žemiau 10,5 VDC
• Ugniai atsparus polikarbonato priekinis dangtelis ir galinė dėžutė

Specifikacijos:

• Modelis: ADA100 ECU
• Tinklo įėjimo įtampa: 230 VAC, 50 Hz / 60 Hz
• DC įėjimo įtampa: 12 VDC baterija
• Ramybės būsenos budėjimo srovė: 3 mA DC, garsinis signalas nutildytas
• Maksimali bendra maitinimo srovė: 250 mA DC
• Maksimali srovė aliarmo metu: 30 mA DC
• Tinklo LED indikatorius: žalias, nuolat šviečia esant tinklo maitinimui
• Aliarmo LED indikatoriai: raudoni, lėtai mirksi 1 Hz dažniu aliarmo aktyvavimo metu
• Vidinio garsinio signalo tipas: PCB montuojamas pjezo
• Garsinio signalo srovė: maks. 5 mA
• Garsinio signalo dažnis: 1 kHz tonas
• Aliarmo garsinio signalo impulsas: 1 Hz impulsas
• Baterijos taupymo režimo garsinis signalas: pyptelėjimas kas 20 sekundžių
• Lauko įrenginių įėjimo zonų grandinių skaičius: 1
• Lauko įrenginių įėjimo įtampa: 12 VDC ±10%
• Aptikimo maitinimo maksimali srovė: 30 mA
• Trumpojo jungimo aptikimas: >30 mA
• Atviros grandinės stebėjimas: <1,5 mA
• Lauko įrenginių išėjimo zonų grandinių skaičius: 1
• Lauko įrenginių išėjimo įtampa: 12 VDC ±10%
• Garsinio signalo maitinimo maksimali srovė: 200 mA
• Baterijos įkrovimo įtampa: 13,8 VDC
• Gilaus išsikrovimo apsauga: mažiau nei 10,5 VDC
• Saugiklis F1 pagalbinis: 500 mA anti-surge 20 mm stiklinis
• Saugiklis F2 baterijos: 500 mA anti-surge 20 mm stiklinis
• Korpuso priekinis dangtelis: ugniai atsparus polikarbonatas
• Korpuso galinė dėžutė: ugniai atsparus polikarbonatas

Pastabos:

• Skirtas naudoti su suderinamais ADA100 iškvietimo, atstatymo ir indikacijos įrenginiais
• Montavimas turi būti atliekamas pagal avarinio iškvietimo sistemos laidų ir saugos reikalavimus
