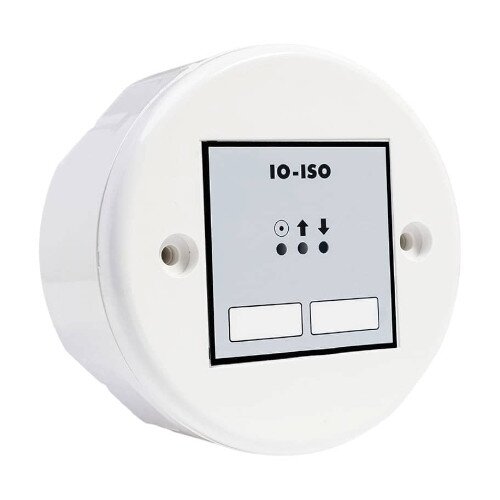

I/O-adresinis 1 įvesties/išvesties modulis

Global Fire Equipment IO ISO Adresuojamas Išvesties/Įvesties Modulis

Adresuojamas I/O modulis – leidžia trečiųjų šalių įrangai būti prijungtai prie gaisro signalizacijos valdymo skydelio per normaliai atvirus sausus kontaktus, kartu suteikiant keičiamojo poveikio relę (changeover) papildomos įrangos valdymui.

Pagrindinės savybės:

• Kilpos įtampa: 17 V – 30 V DC (kilpos maitinimas)
• Ramios srovės lygis: ~0,46 mA
• Klaidos būklės srovė: ~0,79 mA
• Aliarmo srovė (LED dega): ~2,0 mA + 9,8 mA (kai relė aktyvi)
• Relės kontaktai: 2 A @ 30 V DC (oms); 0,5 A @ 125 V DC
• Laido skerspjūvis kilpai: iki 2,5 mm²
• Apsaugos klasė: IP43 (vidaus montavimui)
• Darbinė temperatūra: ?10 °C iki +50 °C; Santykinė drėgmė iki 95 % RH nekondensuojanti
• Korpusas: ABS plastikas, spalvos: balta arba raudona; Degumo klasė UL94 V-0
• Matmenys: Ø apie 100 mm × Aukštis 48 mm; Svoris: ~29 g (modulis) / ~134 g (modulis + dėžutė)
• Įvesties kontaktas stebimas dėl atviro grandinės arba trumpųjų jungčių būklės; relės išvestis gali valdyti papildomą sistemą
• LED indikatoriai: Žalia = kiekvieną kartą, kai modulis yra perklausiamas; Geltona = relė aktyvi; Raudona = įvesties būklė pavojaus metu

Pastabos:

• Adreso parinkimas vyksta per 8-jungiklių DIP bloką (1-125 adresai).
• Relė standartinėje versijoje maitinama iš kilpos – papildomo 24 V maitinimo nereikia.
• Montavimui: įsitikinkite, kad laikomasi kilpos polių, laidų ir sistemos specifikacijos; apskaičiuokite modulio ramybės bei galimą aliarmo srovę kilpos apkrovai.
• Vienas modulis gali jungti tokias sistemas kaip sprinklerio srauto jungiklis, gesinimo skysčio lygio monitorius ar durų uždarymas prie gaisro signalizacijos.
• Rekomenduojama profesionali instaliacija siekiant atitikties EN54 sisteminiams standartams ir teisingai integruoti su signalizacijos skydeliu.
