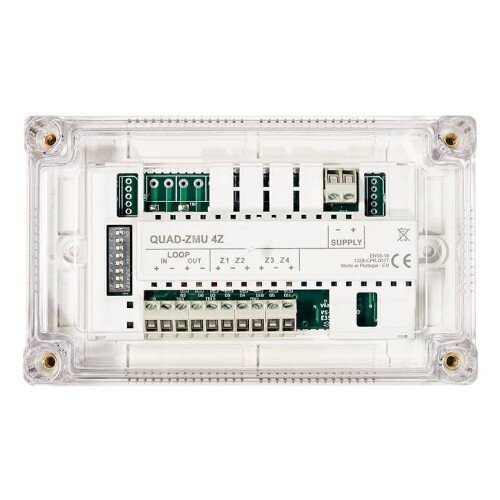

QUAD ZMU, Konvencinių šleifų (zonų) pajungimo modulis, 4 zonos

Global Fire Equipment QUAD-ZMU Adresuojama Keturių Zonos Stebėjimo Vienetas

Pilnai stebima adresuojama modulis, leidžiantis prijungti iki keturių tradicinių zonų (srovės ribotos) į vieną adresuojamą kilpą iš GFE gaisro signalizacijos valdymo sistemos.

Pagrindinės savybės:

• Kilpos maitinimo įtampa: 20 V – 30 V DC; kilpos srovė apytiksliai 1,6 mA.
• Reikalauja išorinės 24 V DC maitinimo tradicinėms zonoms; kiekviena zona optiškai izoliuota nuo kilpos leidžiant naudoti vietinį maitinimą.
• Stebėsena kiekvienai zonai: atviro grandinės, trumpojo jungimo bei gaisro būklė; raudona LED – gaisras, geltona – gedimas, žalia – 24 V maitinimas.
• Kiekvienai zonai pasirinktinai palaikomi aktyvus EOL ir rezistinis EOL režimai; nustatoma per DIP jungiklį 8.
• Palaikomos iki keturių zonų (modeliai 1Z, 2Z, 3Z, 4Z).
• Laido skerspjūvis zonų prijungimui: iki 2,5 mm².
• Darbo temperatūra: ?10 °C iki +50 °C; santykinė drėgmė iki 95 % RH nekondensuojanti.
• Matmenys: 150 mm × 90 mm × 32 mm; Svoris: ~220 g su dėkle.
• Atitinka EN54-18 standartą sąsajos moduliams.

Pastabos:

• Modulis užima keturias iš eilės adresus kilpoje, nepriklausomai nuo to, kiek zonų aktyvuota.
• Instaliuojant užtikrinkite, kad išorinė zonų 24 V maitinimo ir kilpos wiringas atitinka nurodymus dėl srovės apkrovos ir gedimų stebėjimo.
• Konfigūruokite teisingai adreso nustatymus, zonų jungtis, EOL komponentus ir kilpos apkrovos ribas.
• Norint pilnai atitikti sistemos lygio reikalavimus (EN54-13), patikrinkite suderinamumą su skydeliu ir moduliu.
