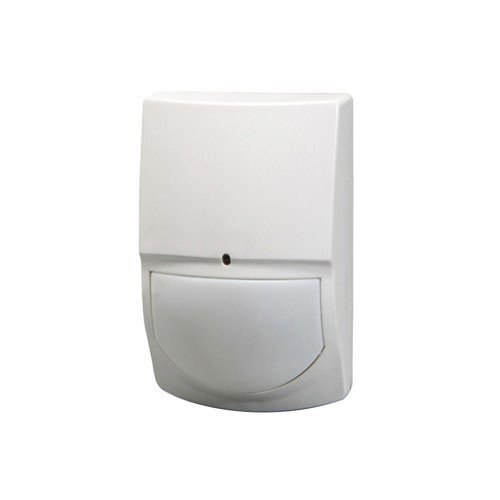

SWAN QUAD, Judesio jutiklis, skaitmeninis, PET, Crow

Trumpas aprašymas: SWAN QUAD – skaitmeninis Quad PIR judesio detektorius su atsparumu gyvūnams iki 25kg. Naudoja Quad Linear Imaging technologiją ir ASIC pagrįstą elektroniką, kad užtikrintų stabilų ir ekonomišką apsaugos sprendimą su dideliu atsparumu klaidingiems aliarmams.

Pagrindinės savybės

• Detekcijos tipas: skaitmeninis Quad (keturių elementų) PIR sensorius.
• Aprėptis: iki 18m plačiu kampu, apie 90° stebėjimo zona.
• Atsparumas gyvūnams: nereaguoja į gyvūnus iki 25kg.
• Quad Linear Imaging technologija: tiksliai analizuoja kūno formą ir atskiria ją nuo fono bei gyvūnų.
• Dvikryptis temperatūros kompensavimas: stabilus veikimas esant temperatūros pokyčiams.
• Aplinkos imunitetas: sumažina klaidingus suveikimus dėl aplinkos pokyčių.
• Apsauga nuo baltos šviesos: filtras iki 3500–6500Lux (su pasirinkimu).
• Reguliavimas: kintamas impulsų skaičius ir PIR jautrumo nustatymas.
• LED indikacija: LED įsijungia aliarmo metu; galima nuotoliniu būdu įjungti/išjungti LED.
• Montavimo aukštis: optimaliai 1.8–2.4m, montavimas ant sienos arba kampe.

Suderinamumas

• Paskirtis: vidaus patalpų apsaugai gyvenamuosiuose ir komerciniuose objektuose.
• Aliarmo išėjimas: N.C 28VDC 0.1A su 27? apsauginiu rezistoriumi nuosekliai.
• Antisabotažo jungiklis: N.C 28VDC 0.1A su 10? rezistoriumi (atsidaro nuėmus dangtelį).
• Veikia su bet kuriuo standartiniu apsaugos pultu, tiekiant 8.2–16VDC ir turinčiu N.C zonos įėjimus.

Pastabos

• Aliarmo trukmė: 2s (±0.5s).
• Įšilimo laikas: apie 60s po įjungimo.
• Maitinimo įtampa: 8.2–16VDC.
• Srovės sąnaudos: budėjime ~8mA, aliarmo metu ~10mA.
• RFI apsauga: iki 30V/m 10–1000MHz diapazone.
• EMI apsauga: iki 50000V nuo žaibo ar elektros trikdžių.
• Darbinė temperatūra: -10°C iki +55°C.
• Matmenys: 92×59×37mm.
• Masė: ~53g.
• Atitiktis: EN50131 2 lygis (Grade2).

Datasheet

• www.thecrowgroup.com/cr/uploads/2019/03/Datasheet-Swan-Quad-Crow.pdf

User manual

• www.thecrowgroup.com/cr/uploads/2019/03/Manual-Swan-Quad-Crow.pdf
