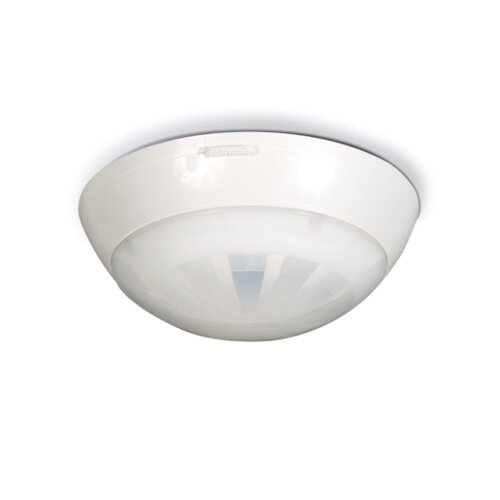

TLC 360, Judesio jutiklis, lubinis

Trumpas aprašymas: TLC-360 – laidinis PIR judesio detektorius lubų montavimui, suteikiantis 360° aprėptį. Skirtas montuoti ant lubų atvirose patalpose, tokiuose kaip biurai arba sandėliai, naudoja 4-elementų jutiklį ir pažangią signalų apdorojimo technologiją dėl patikimumo ir mažo klaidingų aliarmų lygio.

Pagrindinės savybės

• Detekcijos būdas: 4-elementų PIR sensorius.
• Aprėptis: iki ~14 m skersmens 3.6 m montavimo aukštyje.
• 360° lęšis: kietos sferinės formos lęšis pilnai aprėpia visą erdvę po montavimu ant lubų.
• Reguliuojamas impulsų skaičius ir jautrumas: DIP jungikliai ir potenciometrai skirtingoms aplinkoms.
• Dvikryptė temperatūros kompensacija: stabilus veikimas esant temperatūros pokyčiams.
• Aukštas RFI/EMI atsparumas: iki 50 000 V žaibos/srovės atakoms; 30 V/m RFI.

Suderinamumas

• Maitinimo įtampa: 9.6-16 VDC.
• Aliarmo išėjimas: N.C. 28 VDC 0.1 A su serijiniu ~7-10 ? rezistoriumi.
• Antisabotažas: N.C. 28 VDC 0.1 A, atidaroma nuėmus korpusą.

Pastabos

• Įšilimo laikas: ~30 s (±5 s).
• Aliarmo trukmė: ~1.6 s (±0.5 s).
• Nominalios srovės sąnaudos: budėjimo režime ~9 mA; darbo režimu ~10 mA.
• Darbinė temperatūra: -10 °C iki +55 °C.
• Matmenys/masė: Ø110×45 mm; ~123 g.
• Rekomenduojamas montavimo aukštis: iki 3.6 m; pavyzdžiui, 3 m montavimas suteikia ~14 m diametro zoną.

Datasheet

• www.thecrowgroup.com/cr/uploads/2019/03/Datasheet-TLC-360-Crow.pdf

User manual

• www.thecrowgroup.com/cr/uploads/2019/03/Manual-TLC-360.pdf
