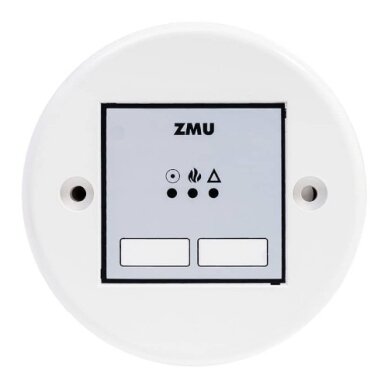

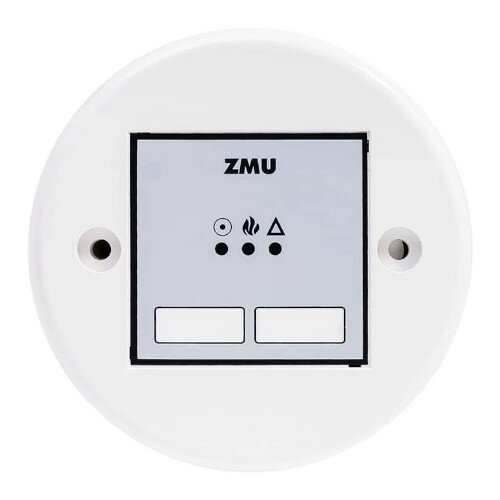

ZMU, Konvencinio šleifo (zonos) pajungimo modulis

Global Fire Equipment QUAD-ZMU Adresuojama Keturių Zonos Stebėjimo Vienetas

Pilnai stebima adresuojama modulis, skirtas prijungti iki keturių tradicinių detekcijos zonų į vieną adresuojamą kilpą GFE gaisro signalizacijos sistemoje.

Pagrindinės savybės:

• Kilpos maitinimo įtampa: 20 V – 30 V DC; kilpos srovė maždaug 1,6 mA
• Reikalingas išorinis 24 V DC maitinimas tradicinėms zonoms; zone ir kilpa yra optiškai atskirtos
• Palaikomas aktyvus EOL stebėjimas, įjungiant detektorių pašalinimo kontrolę
• Stebi kiekvieną zoną: atvira grandinė, trumpasis jungimas ir gaisro sąlyga
• LED indikacija kiekvienai zonai: raudona = gaisras, geltona = gedimas, žalia = 24 V maitinimas
• Galimi modeliai iki keturių zonų (1Z, 2Z, 3Z, 4Z)
• Laido skerspjūvis iki 2,5 mm²; darbo temperatūra –10 °C iki +50 °C; iki 95 % RH nekondensuojanti
• Matmenys: 150 × 90 × 32 mm; Svoris apie 220 g
• Atitinka EN54-18 standartą sąsajos moduliams

Pastabos:

• Modulis užima keletą adresų kilpoje priklausomai nuo konfigūruotų zonų skaičiaus.
• Kreipkitės dėmesį į EOL tipo pasirinkimą (aktyvus arba rezistinis) ir tinkamą kiekvienos zonos wiringą.
• Išorinė 24 V maitinimo tiekėjui turi būti pakankama prijungtų įrenginių ir stebėjimo grandinės poreikiams.
• Rekomenduojamas profesionalus montavimas siekiant sistemos projektavimo, wiringo integralumo ir atitikties standartams.
